一、产品用途

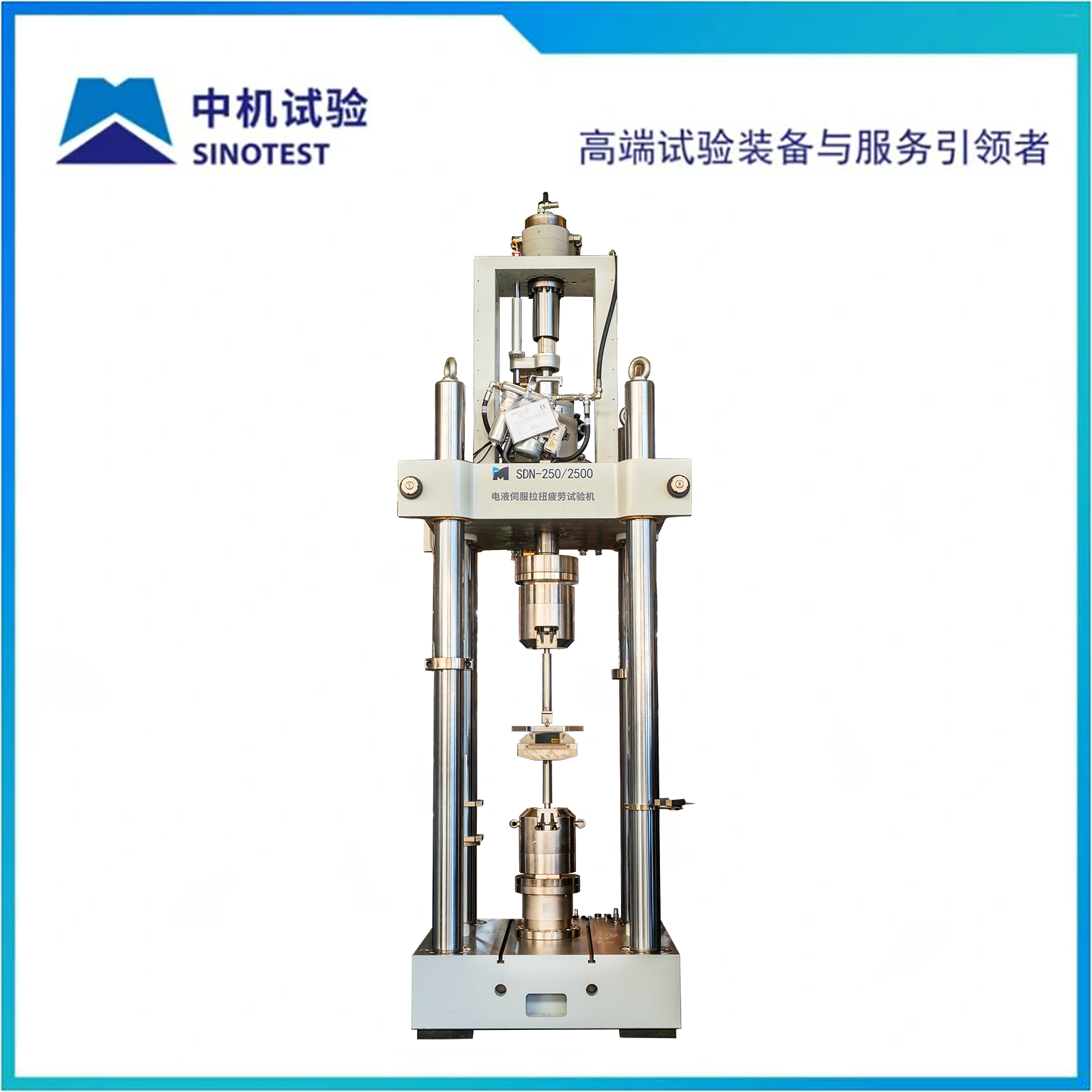

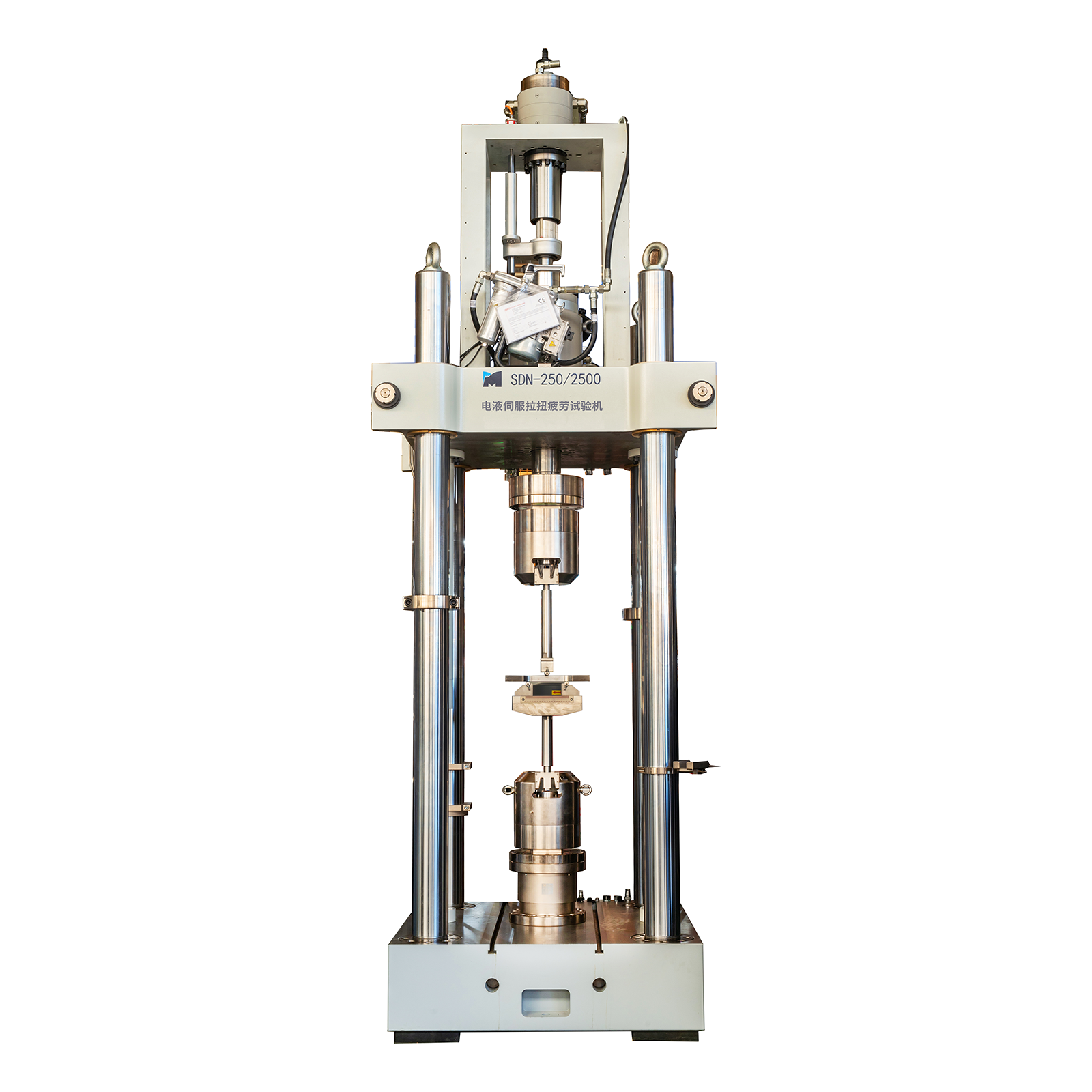

该试验机为拉扭复合加载试验机，具备基本拉/压扭复合疲劳试验的能力，配备不同夹具能够满足多种尺寸样品的测试需求，用于实验室进行纯扭转疲劳、“拉-扭疲劳”及“压-扭疲劳"等试验。

二、产品概况

电液伺服疲劳试验机系统，是中机试验装备股份有限公司（原长春机械科学研究院有限公司）利用国家院所专项基金自主研发、制造的高精度力学测试系统，是将电能转化为液压能再转化为机械能的一种试验设备，以伺服阀作为控制核心，与计算机、控制器组成自动控制系统，采用电液伺服闭环控制原理，具有响应速度快、控制精度高、频带宽、试验波形种类多等特点。电液伺服拉扭复合疲劳试验机主要用于材料及零部件在复合应力状态的动静态性能试验。对试样可施加规则波形试验，其负荷、位移状态可任意切换，安全可靠。

三、满足标准

根据材料或产品的不同特性，提供整套的测试解决方案，满足GB、ISO、ASTM、EN、JIS等标准对材料试验的要求。

GB/T 26076-2010《金属材料 轴向加载疲劳试验方法》

GB/T 3075-2021  《金属材料 疲劳试验轴向力控制方法》

GB/T 26077-2010《金属材料疲劳试验轴向应变控制方法》

GB/T 24176-2009《金属材料疲劳试验数据统计方案和分析方法》

GB/T 12443-2017《金属材料扭矩控制疲劳试验方法》

GB/T 4161-2007 《金属材料平面应变断裂韧度KIC试验方法》

GB/T 21143-2014 《金属材料准静态断裂韧度的统一试验方法》

四、优势和特点

1.高刚度及精准定位的机架；

2.多样化的高精度可靠测试系统；

3.使用中机试验自产的MCT多通道控制器：支持全闭环数字控制系统，采样速率为10kHz，程序生成频率范围为0.0001Hz~100Hz，具有支持方向、增益、零偏、清零、复原、手动线性标定、计算机辅助线性标定、频率滤波、时域滤波等功能；

4.液压油源低噪环保：手持分贝仪距离油源1m时≤65dB（现场实际测试反馈）；

5.液压夹具采用楔形夹块设计，夹持力可调，棒材试样夹持范围6~40mm，板材试样夹持范围0~30mm；

6.配置MCT系列高精度拉扭复合传感器，防护等级IP65，安全过载可达±150%FS；

7.试验软件采用电液伺服动静疲劳试验机专用软件DynaTestExpert电液伺服动静疲劳标准机软件，标准试验软件运行在Win7或Win10系统上，可以方便地进行各种动态参数设定，试验数据可导入Excel或记事本。标8.准软件主要功能有：限位功能、PID设置模块、峰值补偿、疲劳寿命的统计S-N曲线绘制等功能。

五、产品参数
